一：助焊劑涂敷
噴霧作業使用指南
1、使用噴霧時須注意噴嘴噴涂幅度、噴嘴移動速度、和鏈條運輸速度等參數的設定一定要與基板尺寸相符合，務必使助焊劑均勻涂布在PCB板面上。
2、應根據產品焊接實際情況調整助焊劑的噴涂量。
3、當要求板面較干凈時，在保證焊錫效果的情況下，可減少助焊劑噴量，但應保證PCB板面上每個焊接部位都均勻的噴上了助焊劑。
4、使用含松香的助焊劑噴霧作業時，最好每24小時清洗一次噴嘴和抽風系統上的過濾網，以保證不堵塞噴嘴 通常須增加助焊劑噴涂量的情況有：
(1) 基板嚴重氧化。
(2) 零件腳端嚴重氧化。
(3) 基板零件密度高。
(4) 基板零件方向與焊錫方向不一致。
(5) 多層板。
(6) 焊錫溫度較低。
發泡作業使用指南
1、助焊劑發泡作業時，作業比重應隨基板或零件腳氧化程度決定，助焊劑比重控制在規格值 0.01范圍內，助焊劑比重隨溫度變化而變化，一般以20℃時比重為標準，從經驗知在(15-30℃)范圍內，溫度每升高一度，助焊劑比重下降0.001。如某助焊劑20℃時比重為0.820，而在30℃時比重則為0.810。初試用時可先從較高比重開始逐步調低比重直到理想焊點達到為止。
2、日常作業中應每工作二小時，檢測其比重。有超過設定標準時馬上添加稀釋劑恢復原設定之比重標準。反之，在低于設定標準時應馬上添加助焊劑原液恢復原設定之比重標準。
3、采用發泡方式時請定期檢修空壓機之氣壓，最好能備置二道以上之濾水機以防止水氣進入助焊劑內影響助焊劑之結構及性能。
4、發泡時泡沫顆粒應愈密愈好，應隨時注意發泡顆粒是否大小均勻，反之，必有發泡管阻塞、漏氣或故障。發泡高度原則以不超過基板零件面為最合適高度。但低固態含量之助焊劑發泡性能會差一些，低固態含量之助焊劑建議噴霧作業。
5、發泡槽內之助焊劑不使用時，應隨即加蓋以防揮發與水氣污染或存放至一干凈容器內，未過基板焊錫時勿讓助焊劑發泡，以減低各類污染。
6、對于高品質要求之產品，助焊劑應于使用48小時后全部放出更換新液，以防污染、老化衰退影響作業效果與品質。
7、助焊劑可用于長腳二次作業，第一次焊錫時應盡量采取低比重作業，以免因二次高溫而傷害基板與零件并造成焊點氧化。 通常須設定較高比重作業情況有
與噴霧作業時須增加助焊劑噴涂量的情況相同二、參數設定
預熱溫度： 90-140℃（無鉛）；80-130℃（有鉛）
夾送角度：5°-7°
傳送速度：0.8-1.5m/min
錫爐溫度：260±10℃（無鉛）；245±10℃（有鉛）

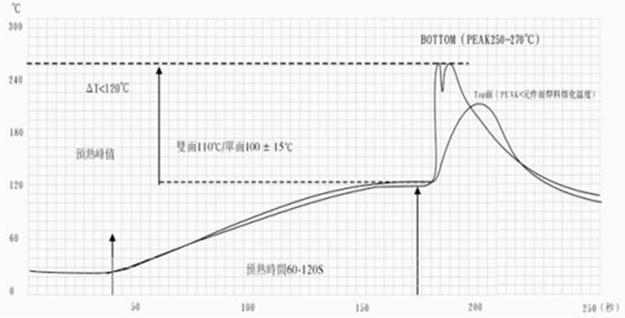

三、典型無鉛助焊劑使用溫度曲線圖
